Aparate de taiere cu plasma si oxi-gaz manual
Plasma LORCH GmbH - Germania
Seria Z
Seria Z - de 4 ori mai încins decât soarele.
Rapid, robust, mobil.
Un echipament de tăiere cu plasmă aşa cum este cel din seria Z , care produce curent folosind un invertor , are avantaje nete în comparaţie cu un echipament care foloseşte tehnologia convenţională cu transformator. Un consum de energie semnificativ mai redus, durată de viaţă mai mare şi calitate a tăierii îmbunătăţită. Åži nu în ultimul rând, trebuie menţionată şi greutatea redusă.
Sistemele pe bază de transformator la această clasă de performanţă cântăresc de obicei 100 kg sau chiar mai mult. În ateliere sunt mutate ca monumente din Epoca de Piatră sau transportate cu macarale pe şantierele de construcţii. Spre deosebire de acestea, invertoarele pentru tăiere cu plasmă de la Lorch sunt uşoare şi impresionante datorită caracteristicilor de tăiere superioare. Taie orice fel de metal bun conducător de electricitate drept , cu precizia unei matriţe, circular, în faţă şi la stânga sau la dreapta. De asemenea, şi pentru suprafeţe vopsite sau acoperite cu aliaje, chiar şi pentru foi de tablă suprapuse.
Datorită reglării continue a grosimii materialului şi a intensităţii curentului, rezultatul pentru grosimi mici sau mari este acelaşi, o tăietură curată, fără imperfecţiuni. Microprocesorul de control logic pentru tăierea cu plasmă face posibilă tăierea neîntreruptă pentru tablele perforate şi grilaje.
Seria Z poate ajunge la înălţimea optimă de lucru cu ajutorul căruciorului pentru atelier. Un sistem ergonomic corect, pentru lucru în condiţii rapide şi de maxim confort.
Pentru tăiere cu plasmă perfectă
Tăierea cu plasmă este, în principiu, atât de simplă: ai nevoie doar de un echipament bun pentru tăierea cu plasmă şi de aer comprimat. Arcul de plasmă dezvoltă o temperatură de până la 24000°C. Presiunea aerului furnizat înlătură materialul topit din rost. Consumul mare şi rapid de energie al seriei Z duc la viteza maximă posibilă de tăiere. Mai puţină căldură, întâziere mai mică şi margini curate de tăiere - chiar şi pentru tablele subţiri.
Variantele produsului
|
Z 70 |
Z 11O |
|
|
Gama de reglaj |
22 - 70 A |
22 - 110 A |
|
DA la 100% (40° C) |
50 A |
60 A |
|
DA la 60% (40° C) |
70 A |
82 A |
|
DA la curent maxim (40° C) |
60 % |
35 % |
|
Tensiunea de alimentare |
3~400 V |
3~400 V |
|
Toleranta tensiune de alimentare |
+/- 10 % |
+/- 10 % |
|
Siguranta |
16 A |
35 A |
|
Dimensions in mm |
650 x 260 x 470 |
650 x 260 x 470 |
|
Greutate |
30,5 kg |
31,5 kg |
|
Torch |
LCT 80 |
LCT 150 |
Plasma Kjellberg - Germania
Aparat de taiere FINEFOCUS 800 SI 800 TWIN
Instalatiile de debitare cu jet de plasmã FINE FOCUS 800 si FINE FOCUS 800/TWIN, sunt livrabile acum cu noua tehnologie PLUS, în special pentru debitãrile automatizate cu instalatii CNC, roboti de tãiere; cu sau fãrã gaz turbionar, inclusiv sub apã.
Date tehnice:
|
Tensiunea de alimentare |
V |
3x400 (50 Hz) |
|
|
Sigurante |
A |
125 |
|
|
Putere instalata |
kVA |
83 |
|
|
Tensiune mers in gol |
V |
400 |
|
|
Clasa de protective |
- |
IP22 |
|
|
Clasa de izolatie |
- |
F |
|
|
Curent de taierte |
A |
80 -300 (stepless) |
|
|
Perforare de inalta precizie |
mm |
40 |
|
|
Grosime de taiere |
-maxim |
mm |
80 (in functie de material) |
|
-recomandat |
mm |
60 (in functie de material) |
|
|
Gaze de taiere |
- |
Aer, Oxigen,Argon,Azot,Hidrogen |
|
|
Racire |
- |
Solutie Antigel |
|
|
Amorsare arc |
- |
Inalta frecventa HF |
|
|
Masa |
Kg |
566 |
|
|
Dimensiuni L x l x H |
mm |
1320 x 844 x 1470 |
Aparat de debitare PA-S45 W
Instalatie de debitare cu jet de plasma a tuturor materialelor conducatoare de curent electric, pana la o grosime de 45 mm, dotata cu brener de taiere manual sau automat,ambele racite cu lichide.
Se preteaza la taiere dreapta sau sanfren pana la 60° in orice pozitie:
- la perforari
- la craiture
Posibilitate de utilizare a mai multor gaze de debitare diferite: aer, O2, Ar/H2; Ar/H2/N2 Ar/N2 pentru o calitate deosebita a fantei de taiere nu necesita prelucrari ulterioare.
Date tehnice:
|
Tensiunea de alimentare |
V |
3x400 (50 Hz) |
|
|
Sigurante |
A |
63 |
|
|
Putere instalata 60% d.a./100% d.a. |
kVA |
38/30 |
|
|
Tensiune mers in gol |
A |
370 (DC) |
|
|
Clasa de protective |
- |
IP22 |
|
|
Clasa de izolatie |
- |
F |
|
|
Trepte curent de taierte |
A |
45/85/130 |
|
|
Curent de taierte |
-la 60% d.a. -la 100% d.a. |
A |
130 85 |
|
Grosime de taiere |
-maxim |
mm |
45 (in functie de material) |
|
-recomandat |
mm |
35 (in functie de material) |
|
|
Gaze de taiere |
- |
Ar/H2, Ar/H2/N2, Ar/N2, Aer, O2 |
|
|
Racire |
- |
Solutie Antigel |
|
|
Amorsare arc |
- |
Inalta frecventa HF |
|
|
Masa |
Kg |
240 |
|
|
Dimensiuni L x l x H |
mm |
1025 x 711 x 970 |
Aparat de debitare PA-S70 W
Instalatie de debitare cu jet de plasma a tuturor materialelor conducatoare de curent electric, pana la o grosime de 45 mm, dotata cu brener de taiere manual sau automat,ambele racite cu lichid.
Se preteaza la taiere dreapta sau sanfren pana la 60° in orice pozitie:
- la perforari
- la craiture
Posibilitate de debitare cu: aer Ar/H2 (65%/35%).
Date tehnice:
|
Tensiunea de alimentare |
V |
3x400 (50 Hz) |
|
|
Sigurante |
A |
125 |
|
|
Putere instalata 60% d.a./100% d.a. |
kVA |
75/60 |
|
|
Tensiune mers in gol |
A |
370 (DC) |
|
|
Clasa de protective |
- |
IP22 |
|
|
Clasa de izolatie |
- |
F |
|
|
Trepte curent de taierte |
A |
80/160/240 |
|
|
Curent de taierte |
-la 60% d.a. -la 100% d.a. |
A |
240 160. |
|
Grosime de taiere |
-maxim |
mm |
70 (in functie de material) |
|
-recomandat |
mm |
45 (in functie de material) |
|
|
Gaze de taiere |
- |
Aer , H35 |
|
|
Racire |
- |
Solutie Antigel |
|
|
Amorsare arc |
- |
Inalta frecventa HF |
|
|
Masa |
Kg |
460 |
|
|
Dimensiuni L x l x H |
mm |
1380 x 870 x 1080 |
Aparat de taiere HIFOCUS 130
HIFOCUS 130 cu tehnologie Plus
Debitare cu jet de plasma la o calitate asemanatoare cu a debitarii laser de la 0,5 mm -30 mm.
Debitare inox:
- 1- 6 mm cu HiFinox - Tehnology
- 3-40 mm cu HiFocus F - Tehnology
Alternativa la taierea cu laser, fiind aproximativ 75% mai ieftina la achizitionare si la consumabile. Asigura o calitate deosebita, inclusiv la raze mici de taiere si la colturi ascutite, precum si la perforari cu diametru mic. Durata lunga de viata a consumabilelor datorita amorsarii dublu-gaz si a tehnologiei gaz-turbionar. Ideala penru utilizare la debitare cu comanda CNC
Date tehnice:
|
Tensiunea de alimentare |
V |
3x400 (50 Hz) |
|
|
Sigurante |
A |
50 |
|
|
Putere instalata |
kVA |
32 |
|
|
Tensiune mers in gol |
A |
50 “K†|
|
|
Clasa de protective |
- |
IP22 |
|
|
Open circuit voltage |
V |
400 |
|
|
Curent de taierte |
A |
20 -130 (stepless) 130 A/100% D.A. |
|
|
Perforare de inalta precizie |
mm |
25 |
|
|
Grosime de taiere |
-maxim |
mm |
40 (in functie de material) |
|
-recomandat |
mm |
30 (in functie de material) |
|
|
Gaze de taiere |
- |
Aer, Oxigen,Argon,Azot,Hidrogen |
|
|
Racire |
- |
Solutie Antigel |
|
|
Amorsare arc |
- |
Inalta frecventa HF |
|
|
Masa |
Kg |
251 |
|
|
Dimensiuni L x l x H |
mm |
960 x 540 x 1050 |
Seria CUTi
Sursele mici de taiere cu plasma din seria CUTi sunt ușor de manevrat și, prin urmare, sunt în special potrivite pentru utilizarea mobilă. Dintre modelele de serie, utilizatorul poate alege unitatea care îndeplinește cerințele sale individuale cel mai bine. Cu aceste tipuri de plasme pe aer - gaz plasmogen pot fi taiate otel, otel inox, aluminiu, alama, cupru și alte materiale conductoare electrice.
Date tehnice:
|
CUTi 35C |
CUTi 35 |
CUTi 70 |
CUTi 90 |
CUTi 120 |
|
|
Tensiunea de alimentare |
1X230 V |
1X230 V |
3x400 V |
3x400 V |
3x400 V |
|
Sigurante lente |
16 A |
16 A |
16 A |
25 A |
32 A |
|
Puterea absorbita max. |
3,3[4,8] kVA |
3,7 kVA |
11,1 Kva |
15 kVA |
16,7 kVA |
|
Clasa de protective |
IP 23 |
IP 21 |
IP 21 |
IP 21 |
IP 23 |
|
Curentul de taiere |
12-25[35] A |
5-35 A |
26-70 A |
26-90 A |
25-120 A |
|
Durata activa |
25% / 35 A |
40% / 35 A |
35% / 70 A |
40% / 90 A |
35% / 120 A |
|
35% / 25 A |
60% / 28 A |
60% / 60 A |
60% / 74 A |
60% / 9A A |
|
|
100% / 20 A |
100% / 22 A |
100% / 50 A |
100% / 55 A |
100& / 80 A |
|
|
Grosimea de taierte |
6[10] mm |
12 mm |
30 mm |
35 mm |
50 mm |
|
Aprinderea |
Lift-arc |
Lift-arc |
HF |
HF |
HF |
|
Gazul plasmogen |
Aer |
Aer |
Aer |
Aer |
Aer |
|
Presiunea de lucru |
0,4 MPa |
0,4 MPa |
0,5 MPa |
0,5 MPa |
0,5 MPa |
|
Consumul de aer |
115 l/min |
70 l/min |
140 l/min |
195 l/min |
195 l/min |
|
Dimensiuni de gabarit [mm] |
550x150x245 |
480x150x225 |
470x180x250 |
470x180x270 |
610x230x410 |
|
Masa |
12,5 kg |
10 kg |
16,4 kg |
17 kg |
28,5 kg |

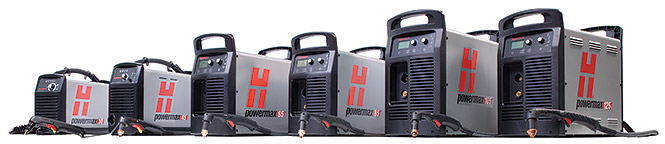

Plasma HyperTherm- S.U.A
Linia de produse Powermax de la Hypertherm este formata din sase sisteme portabile de plasma manuale sau automate destinate taierii si craituirii orcaror tipuri de materiale conducatoare de electricitate.
Avand o capacitate de taiere care pleca de la 1/2" la 30 A si ajunge pana la 2 1/4" la 125 A, sistemele Powermax va ajuta sa lucrati mai repede, mai usor, mai fiabil si cu costuri mai scazute.
La alegerea sistemului Powermax, care va fi cel mai potrivit aplicatiilor tale pe termen lung, trebuie sa tineti cont de urmatoarele aspecte:
- Ce grosimi de material veti taia?
• Daca taierea se va face cu o torta manuala sau cu o masina automata?
- Ce sursa electrica aveti la dispozitie?
- Daca plasma va fi alimentata de la un grup autogen?
- Ce sursa de gaz plasmogen aveti la dispozitie?
Date tehnice:
|
Powermax30 |
Powermax45 |
Powermax65 |
Powermax85 |
Powermax105 |
Powermax125 |
|
|
Capacitatea de taiere in regim manual |
Recomandat Separare |
Recomandat Separare |
Recomandat Separare |
Recomandat Separare |
Recomandat Separare |
Recomandat Separare |
|
Capacitatea de taiere in regim automatl 1 |
- |
1/2" (12 mm) |
5/8" (16 mm) |
3/4" (20 mm) |
7/8" (22 mm) |
1" (25 mm) |
|
Tensiunea de alimentare la 50/60 Hz |
CSA 120 - 230 V, 1-PH |
CSA 200 - 240 V, 1-PH |
CSA 200 - 480 V, 1-PH |
CSA 200 - 480 V, 1-PH |
CSA 200 - 600 V, 3-PH |
CSA 480 V, 3-PH |
|
Durata active la incarcare max.2 |
CSA 50%, 230 V, 1-PH |
CSA 50%, 200 - 240 V, 1-PH |
CSA 50%, 230 - 600 V, 1/3-PH |
CSA 60%, 230 - 600 V, 3-PH |
CSA 80% 480 - 600 V, 3-PH |
CSA 100%, 480/600 V, 3-PH |
|
Gaz plasmogen |
Aer sau Azot |
Aer sau azot |
Aer sau azot |
Aer sau azot |
Aer sau azot |
Aer sau azot |
|
Cerintele de putere ale grupului electrogen |
5.5 kW |
8 kW |
15 kW |
20 kW |
30 kW |
40 kW |
Echipamente autogene GCE - Suedia
Sisteme de gaz
|
Reductoare de presiune
Reductoare de presiune pentru butelie 200 bar, cu o singura treapta Reductoare de presiune pentru butelie de acetilena Reductoare de presiune pentru butelie cu debitmetru 200 bar, cu o singura tr. Reductoare de presiune pentru butelie 300 bar, cu o singura treapta Reductoare de presiune cu debitmetru pentru butelie 300 bar, cu o singura tr. Reductoare de presiune pentru butelie 200 bar, cu doua trepte Reductoare de inalta presiune pentru butelie 200 bar, Jetcontrol 600 Reductoare de presiune pentru butelie gaze de inalta puritate,200 bar, 1-2 tr. Reductoare retea monopost Reductoare retea post dublu Reductoare retea post triplu Reductoare retea cu debitmetru Reductoare retea fara accesorii Manometre |
|
|
Accesorii - furtunuri
Furtunuri Acesorii Opritoare de flacara Cuple rapide |
|
|
Truse de sudare si taiere
Manere Arzatoare de taiere Becuri de sudare Duze de taiere Garnituri Carucioare de taiere Robinete |
|
|

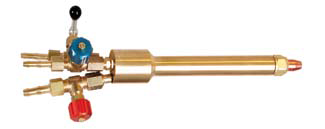

Arzatoare de taiere special
Arzator de taiere X511- Acetilena/Propan Arzator de taiere cu injector Toldi 2000 |
|
|
Duze de taiere Duza de taiere AC - acetilena Duza bloc de taiere AB Duza de taiere bloc X11/B10-acetilena Duza de taiere R - acetilena Duza de taiere AC-FL - acetilena Duza de taiere FHA, doua piese, extinsa Duza de taiere PUZ 89 - propan, amestec gaze, gaze natural Duza de taiere MPL - Propan, gaze natural Duze de taiere NX - PB, gaze natural Duze de taiere NFF - PB, gaze natural Duza de taiere varianta scurta |
|
|
Arzatoare masini de debitat
Arzator masina de debitat REKORD S160 cu 3 furtunuri si economizor de gaz Arzator masina de debitat LILIPUT TO-2 Duze de taiere pentru masinile de debitat REKORD S si LILIPUT Arzatoare BIR pentru masini de taiere –varianta cu injector Arzatoare cu amestecul gazelor in duza X541/BGR pentru masinile de taiere
|
|
|
Duze pentru arzatoarele cu injector BIR destinate masinilor de taiere - PB, amestec , gaze natural
Duze de taiere AC- acetilena Duze de taiere A-SD - acetilena Duze de taiere A-HD 10 - acetilena Duze de taiere PUZ 89 - PB, gaze natural Duze de taiere P-SD - propan, gaze naturale, amestec Duze de taiere PY-HD 10 - PB, amestec gaze
|
|
|
Tractor de taiere IMP
Tractorul portabil de taiere IMP, poate fi echipat lacerere cu unul sau doua capete. IMP-ul este potrivit pentru taiere dreapta, dupa contur, fasie, oblica si circulara. Viteza de avans este cuprinsa intre 100 si 1700 mm/min si este ajustabila pentru ambele sensuri, inainte si inapoi, de la un potentiometru. |
|
|
Arzatoare incalzire
Arzator de incalzire - acetilena Arzator de incalzire - acetilena Arzator de incalzire de mare capacitate- acetilena Arzatoare de incalzire S - PB, gaze natural Arzatoare de incalzire DS - PB, gaze natural Arzatoare de incalzire DK - PB, gaze natural Arzatoare de incalzire T - PB, gaze natural Arzatoare de incalzire TS - PB, gaze naturale, GPL/TETREN |
|
